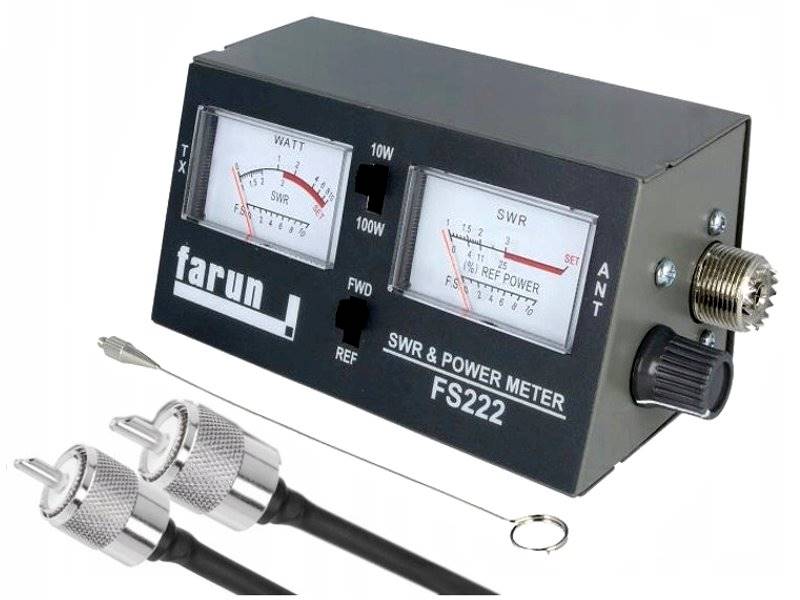

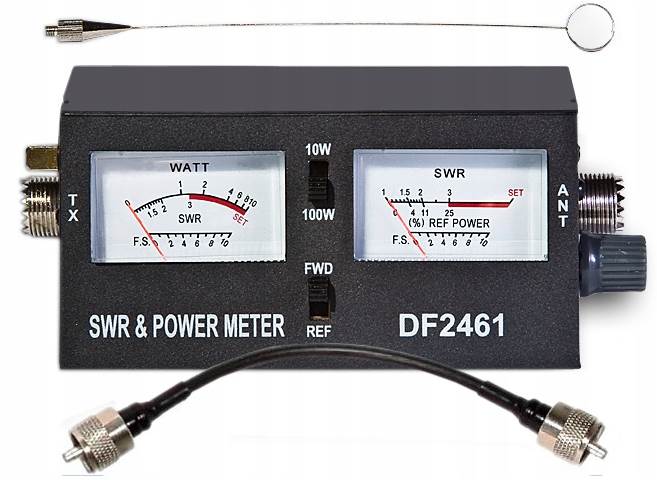

Reflektometr SWR DF 2461 miernik CB + kabel DF2461

Charakterystyka:

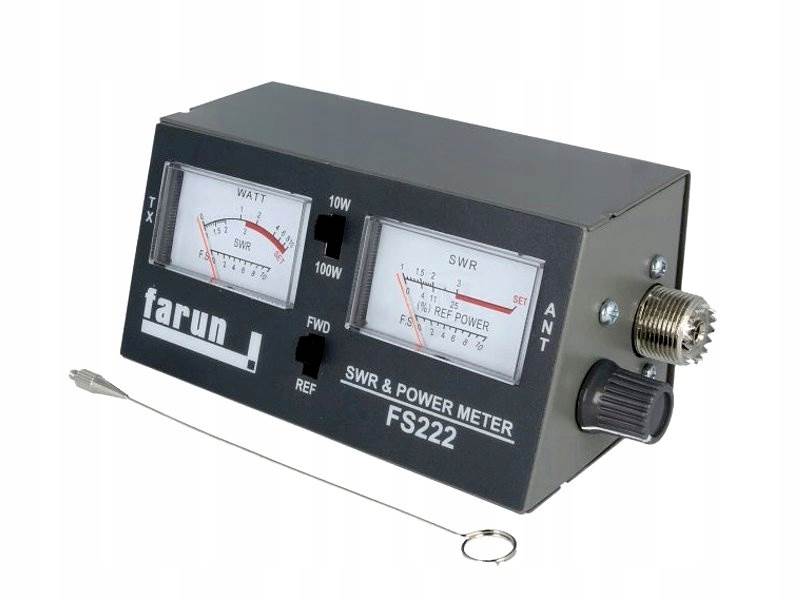

Reflektometr Miernik CB DF 2461 / FS222
SWR & POWER METER
+ ZAROBIONY, GOTOWY DO POMIARÓW KABEL !!

Miernik do strojenia anten CB - umożliwia pomiar współczynnika fali odbitej SWR, mocy PWR oraz natężenia pola (orientacyjna moc emisyjna anteny).

Reflektometr to przyrząd służący do pomiaru współczynnika fali stojącej SWR, świadczącego o stopniu elektrycznego dopasowania układu antenowego oraz urządzenia nadawczo - odbiorczego.
Przyrządem tym można też mierzyć moc nadajnika oraz orientacyjnie natężenie pola. Przed rozpoczęciem czynności pomiarowych należy kablem, (jak najkrótszym) zakończonym wtyczkami typu UHF, połączyć wejście antenowe radia (najczęściej oznaczone „ANT”) z wejściem oznaczonym TX w reflektometrze, a wtyczkę przewodu antenowego podłączyć do wejścia ANT reflektometru.
Miernik może być używany do stacji bazowych i mobilnych. Może być na tałe zainstalowany do systemu antenowego bez wymiernej straty mocy.

Specyfikacja:
- model: DF2461 / FS222
- SWR: 1:1 – 1:3
- zakres częstotliwości: 3,5 – 150MHz
- moc: 10W - 100W
- impedancja: 52 ohm
- wymiary: 85 x 55 x 56 mm
- pomiar współczynnika fali stojącej(odbitej) SWR, mocy PWR, natężenia pola.

POMIAR WSPÓŁCZYNNIKA SWR
1. Przełącznik znajdujący się w dolnej części panela przedniego reflektometru, ustaw w pozycji FWD.
2. W radiu włącz nadawanie i za pomocą pokrętła z prawej strony reflektometru, ustaw wskazówkę na prawej skali oznaczonej SWR tak, by wskazywała pozycję SET (na końcu skali SWR).
3. Cały czas nadając, ustaw teraz przełącznik w pozycję REF i odczytaj wartość niedopasowania, czyli współczynnik SWR.
4. Przy poprawnie zestrojonej antenie współczynnik SWR powinien mieć najniższą wartość (co najwyżej 1,5) na kanale 20 CB. W miarę oddalania się od kanału 20 SWR powinien osiągać wartości maksymalne na kanałach 1 i 40. Należy pamiętać, że po zmianie kanału należy zawsze przeprowadzić kalibrację, czyli powtórzyć kroki opisane w punktach od 2 do 4. Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 1 i rośnie w miarę zbliżania się do kanału 40, oznacza to, że promiennik anteny jest za długi i należy go skrócić (w zależności od typu anteny poprzez wsunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym skróceniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki opisane w punktach 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.
Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 40 i rośnie w miarę zbliżania się do kanału 1, oznacza to, że promiennik anteny jest za krótki i należy go nieco wydłużyć (w zależności od typu anteny poprzez wysunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym wydłużeniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki podane w punktach od 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.

POMIAR MOCY NADAJNIKA
1. Przed rozpoczęciem pomiarów mocy nadajnika dostrój antenę do nadajnika tak, aby współczynnik SWR był mniejszy niż 1,5.
2. Przełącznikiem 2 wybierz zakres mocy, w którym pracuje nadajnik twojego radia (10W dla nadajnika o mocy w zakresie 0 - 10W lub 100W dla nadajnika o mocy w zakresie 10-100W).
3. Przełącznik ustaw w pozycji FWD.
4. Włącz nadawanie i odczytaj moc nadajnika z lewej skali 1, oznaczonej WATT.
Reflektometr można także używać do orientacyjnych pomiarów natężenia pola emitowanego przez antenę. W tym celu należy do podstawy znajdującej się nad gniazdem oznaczonym TX dokręcić dołączoną do miernika antenkę pomiarową. Dolny przełącznik ustawić w pozycji FWD, a pokrętło z prawej strony, odkręcić maksymalnie, zgodnie z ruchem wskazówek zegara. Na prawej skali można dokonać odczytu natężenia pola.

W ZESTAWIE Z MIERNIKIEM OTRZYMASZ GOTOWY DO POMIARÓW KABEL POŁĄCZENIOWY !!!
o długości ok. - 20-25cm
